广州西门子S7-300/400/1200/1500高级培训班

【培训对象】

1．初中、高中、中专、大专、本科等各种学历毕业生

2．初级、中级、电工

3．电气维护或维修人员

4．电气设计人员

5．电气操作人员

6．机械维修人员

7．机械设计人员

8．有志于从事电气自动化方面工作的人员。

【培训目标】

能设计多套综合复杂项目，毕业后直接从事PLC编程设计工作

【授课方式】

采取讲师授课、案例解析、动手操练实践、反复操作设备、现场设计演示及互动研讨相结合的培训方式。

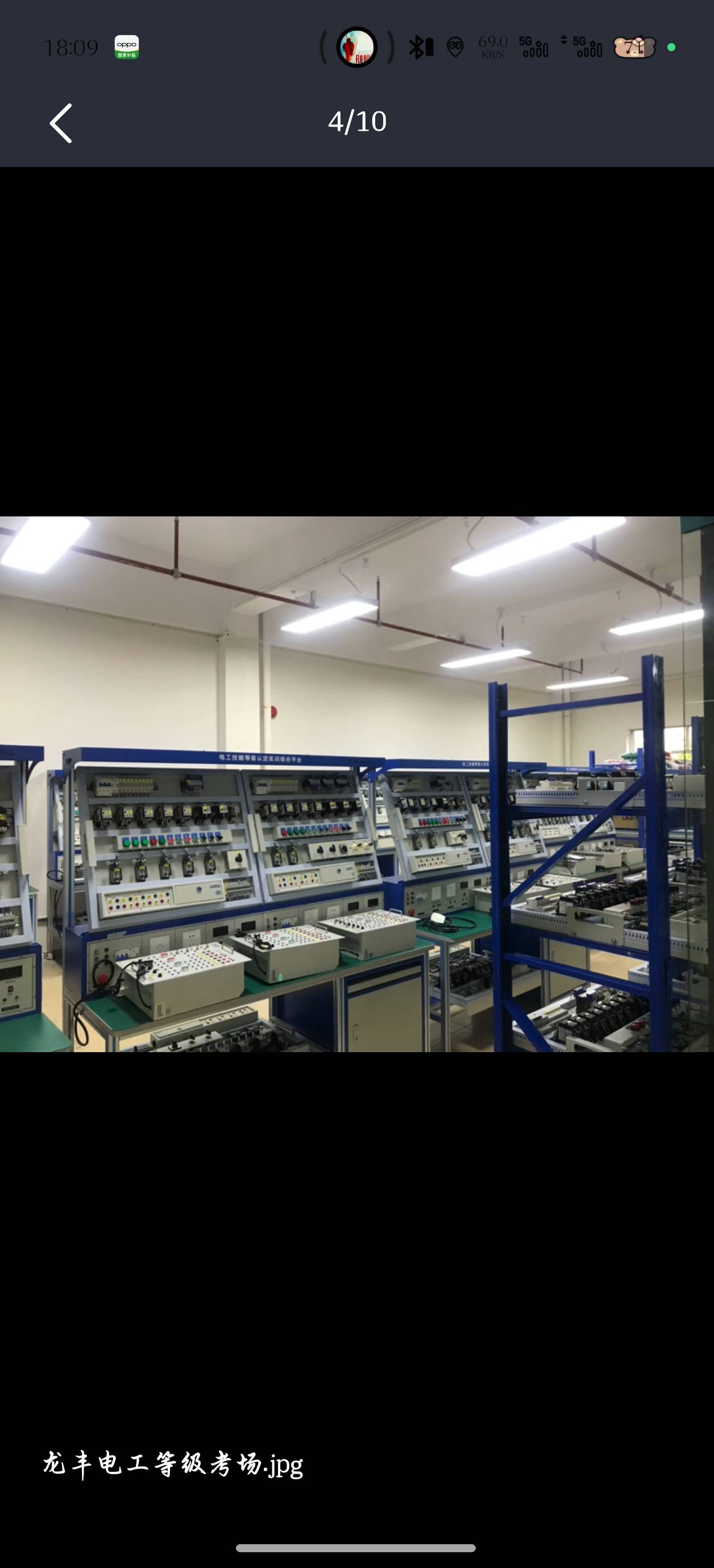

【培训环境】

【培训课程及内容】

部分：S7-300/400的学习内容

1． 自动化系统概论，西门子家族产品介绍

2． S7-300/400PLC 的硬件结构、CPU类型及扩展方式

3． S7-300/400PLC 的工作原理、数据类型、编程语言

4． S7-300/400编程软件、仿真软件使用和程序调试

5． S7-300/400PLC的硬件组态及寻址方法

6． S7-300/400PLC上载、下载程序操作

7． S7-300/400PLC存储区的分配

8． PLC的选型方法

9． PLC硬件电气图设计

10．案例详解

11．操作练习

12．位逻辑指令

6）常开触点

7）常闭触点

8）上升沿

9）下降沿

10）置位

11）复位

12）中间输出

13）位逻辑指令项目试题编程练习，PLC上调试操作

14）案例详解

15） 操作练习

13．定时器指令

标准型：

16）时钟脉冲定时器S_PULSE指令

17）扩展的时钟脉冲定时器S_PEXT指令

18）接通延迟定时器S_ODT指令

19）带保持的接通延迟定时器S_ODTS指令

20） 断开延迟定时器S_OFFDT指令

21）案例详解

22）操作练习

简略型：

23）时钟脉冲定时器线圈SP指令

24）扩展的时钟脉冲定时器线圈SE指令

25）接通延迟定时器线圈SD指令

26）带保持的接通延迟定时器线圈SS指令

27） 断开延迟定时器线圈SF指令

28）定时器项目试题编程练习，PLC上调试操作

29）案例详解

30）操作练习

14． 计数器指令

标准型：

1）增/减计数器S_CUD指令

2）增计数器S_CU指令

3）减计数器S_CD指令

4） 案例详解

5） 操作练习

简略型：

6）置位计数器数值SC指令

7）增计数CU指令

8）减计数CD指令

9） 计数器项目试题编程练习、PLC上调试操作

10）案例详解

11） 操作练习

15．进制的类型及结构

1） 二进制

2）八进制

3）十进制

4）十六进制

5）BCD码

6）进制之间的转换练习

16． 数据的存储结构

1） 位类型地址Bits

2）字节类型地址Byte

3）字类型地址Word及整数INT

4）双字类型地址Dword及双整数DINT

5） 浮点数类型地址Real

6）各类型地址之间的转换及相互关系

7）案例详解

8）操作练习

17．数据传送MOVE指令

18．填充指令FILLMOVE指令

19． 块传送指令BLKMOVE指令

20．整数及浮点数的四则运算指令

1）加指令

2）减指令

3）乘指令

4） 除指令

5）递增、递减指令

6）配合传送指令，编程练习运算，在PLC上操作调试

7）案例详解

8）操作练习

21．浮点数函数

1）浮点数的值ABS指令

2）浮点数的平方根SQRT指令

3）浮点数的平方SQR指令

4）浮点数的自然对数LN指令

5）浮点数的指数EXP指令

6）浮点数的正弦、余弦等指令

7）案例详解

8）操作练习

22．比较指令

1）整数等于比较指令CMP= =I

2）整数大于比较指令CMP>I

3）整数小于比较指令CMP

4）整数不等于比较指令CMP< >I5）整数大于等于比较指令CMP>=I 6）整数小于等于比较指令CMP<=I

7）双整数等于比较指令CMP= =D

8）双整数大于比较指令CMP>D

9）双整数小于比较指令CMP

10）双整数不等于比较指令CMP< >D11）双整数大于等于比较指令CMP>=D 12）双整数小于等于比较指令CMP<=D

13）浮点数等于比较指令CMP= =R

14）浮点数大于比较指令CMP>R

15）浮点数小于比较指令CMP

16）浮点数不等于比较指令CMP< >R17）浮点数大于等于比较指令CMP>=R 18）浮点数小于等于比较指令CMP<=R

19）案例详解

20）操作练习

23．转换指令

1）BCD码转整数指令BCD_I

2）整数转BCD码指令I_BCD

3）整数转双证书指令I_DI

4）BCD码转双整数指令BCD_DI

5）双整数转BCD码指令DI_BCD

6）双整数转实数指令DI_R

7）实数转双整数的四种方法：ROUND、TRUNC、CEIL及FLOOR

8）案例详解

9）操作练习

24． 数据移位指令

1）整数右移指令SHR_I

2）双整数右移指令SHR_DI

3）字左移指令SHL_W

4）字右移指令SHR_W

5）双字左移指令SHL_DW

6）双字右移指令SHR_DW

7）双字左循环移指令ROL_DW

8）双字右循环移指令ROR_DW

9）数据移位指令编程练习，在PLC上操作调试

10）案例详解

11）操作练习

25．跳转指令

1）条件满足跳转JMP指令

2）条件不满足跳转JMPN指令

3）跳转目标地址LABEL

4）循环跳转编程练习，在PLC上操作调试

5）案例详解

6）操作练习

26．程序控制指令

1）调用指令CALL

2）主站控制继电器指令MCR>、MCR<

3）返回指令RET

4）程序控制编程练习，在PLC上操作调试

5）案例详解

6） 操作练习

27．状态字及状态位

1）状态字STW的编程及应用

2）异常位OV

3）异常位OS

4）异常位UO

5）异常位BR

6）异常位OS

7）结果大于等于0

8）结果小于等于0等等状态位

28．字逻辑指令

1）字与操作指令WAND_W

2）字或操作指令WOR_W

3）双字与操作指令WAND_DW

4）双字或操作指令WOR_DW

5）双字异或操作指令WXOR_DW

6）案例详解

7）操作练习

29．指针指令

1）存储器间接寻址

2）单字间接寻址

3）双字间接寻址

4）地址寄存器间接寻址

5）区域内寄存器间接寻址

6）区域内寄存器间接寻址

7）P#直接指针寻址

8）Pointer数据类型指针寻址

9）ANY数据类型指针寻址

10）案例详解

11）操作练习

30．子程序设计

1）S7-300的程序结构

2）组织块(OB)编程

3）功能(FC)

4）功能块（FB）

5）系统功能(SFC)

6）系统功能块（SFB）

7） 数据块(DB)

8）变量表（VAT）

9）形参、实参与全局变量、局部变量的创建、应用及调用

10）CPU属性、时钟存储器、保留存储器等参数设置

11）案例详解

12）操作练习

31．中断子程序的设计

1）时间日期中断组织块

2）延迟中断组织块

3）定时循环中断

4）高速计数器的中断

5）硬件中断组织块

6）诊断中断组织块、编程故障、I/O访问故障组织块等

7）案例详解

8） 操作练习

32．高速计数器功能

1）带C的S7-300 PLC集成的高速计数器功能开通

2）高速计数器的功能硬件组态

3）高速计数器的参数设置

4）高速计数器的编程模块调用及编程

5）案例详解

6）操作练习

33．高速脉冲输出功能

1）带C的S7-300 PLC集成的高速输出功能开通

2）高速脉冲输出的功能硬件组态

3）高速脉冲输出的参数设置

4）高速脉冲输出的编程模块调用及编程

5）案例详解

6）操作练习

34．模拟量

1）模拟量的类型及如何选型

2）模拟量模块的扩展、地址分配

3）模拟量模块的硬件电气图设计

4）模拟量的线性对应、线性坐标设计

5）流量、温度、压力等模拟量的设计及应用

6）S7-300/400的PID编程控制

7）S7-300/400的PID参数P、I、D的调节

8）模拟量编程练习，在PLC上操作调试

9） 结合之前所有内容编程设计综合项目习题，在PLC上操作调试

35． S7-300综合项目案例讲解

36． S7-300综合练习强化编程操作调试

第二部分：西门子触摸屏设计软件Winflexible学习内容

1．触摸屏的工作原理

2．触摸屏的种类介绍

3．触摸屏选型、安装

4．触摸屏文件创建、保存、另存等

5． 触摸屏连接PLC参数设计

6．触摸屏程序上载、下载

7．变量连接、编辑、创建

8．多种类型按钮、指示灯编辑设计

9．数据、文本显示、设置、设计

10．案例解析

11．操作练习

12．多种图层、对齐、使致大小一致

13．静态画图、编辑、柱状图

14． 画面菜单、子画面设计

15．递增、递减等操作

16．  多个画面自由切换

17． 手动/自动切换、输入/输出编辑

18． 案例解析

19． 操作练习

20．报警记录

21．报警画面设计

22．警报复位、记录、查询

23．报警走马灯

24．实时趋势曲线设计

25．历史趋势曲线设计

26．配方功能设计

27．案例解析

28．操作练习

29．用户权限分配及设计

30．多个等级密码设计、登陆、注销

31．脚本程序编程设计

32．脚本程序的调用

33．剩余功能的讲解

34．创建并设计主画面、手动画面、报警画面、历史趋势画面、工艺下载画面、用户管理画面、输入/输出画面等等齐全的监控画面

35．案例详解

36．操作练习

第三部分：网络通信学习内容

1．RS485串口通信

1） PLC与变频器串口通信

2．PPI网络设计及应用

1） S7-200与S7-200PPI通信

3．MPI网络设计及应用

2）S7-200与S7-300MPI通信

3）S7-300与S7-300MPI通信

4． PROFIBUS网络介绍，硬件组态，设计及应用

1）S7-300通过PROFIBUS DP网络通信控制S7-200

2）S7-300通过PROFIBUS DP网络控制西门子变频器MM420

3）S7-200、S7-300、变频器MM420Profibus DP通信

4）S7-300与S7-300DP通信

5）上位机WinCC、S7-200、S7-300PROFIBUS DP网络通信

6）上位机WinCC与多台S7-300主站PROFIBUS DP网络通信

5．以态网络的编程设计

1）S7-300与S7-300以态网络通信

6． 案例详解

7． 操作练习

第四部分：上位机软件WinCC学习内容

1．WinCC的工作原理

2．WinCC的各种功能介绍（按钮、指示灯等等）

3． WinCC通过MPI、DP与PLC通信，创建MPI变量、DP变量

4．报警记录

5．历史趋势曲线设计

6．配方功能设计

7．报表功能设计

8．WinCC脚本控制Excel制作各种报表功能，打开、赋值、保存等等。

9．用户权限分配及设计

10．多种画面设计

11．C语言脚本、VB脚本编程设计

12．WinCC项目案例讲解

13．操作练习

14．综合项目设计实例讲解及实验（有大量项目习题，学员设计操作完成）
